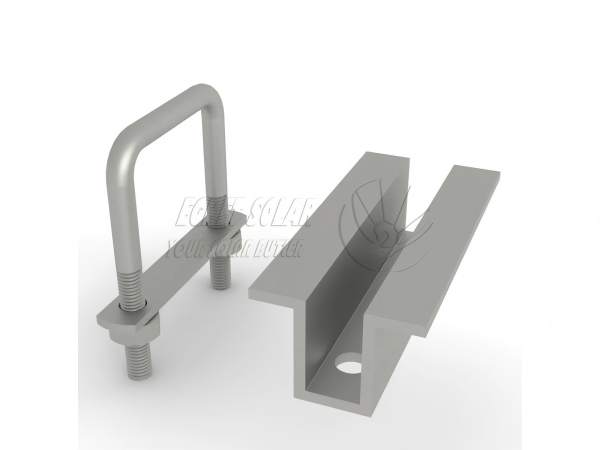

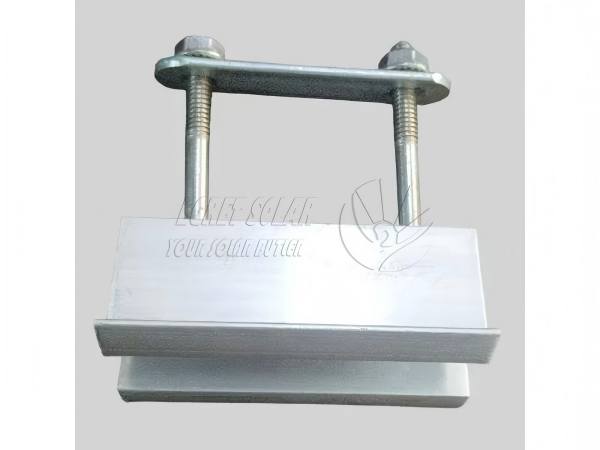

Соларна средна скоба с двоен U болт

Соларната средна скоба с двоен U-болт Egret се използва за фиксиране на слънчевите панели от двете страни в средно положение между два съседни слънчеви фотоволтаични панела. За разлика от обикновената соларна средна скоба икрайна скоба, тялото на скобата е по-дълго, 80-100 mm, което води до по-равномерно разпределение на силата и образуване на буферна структура за предотвратяване на притискане и надраскване на фотоволтаичната алуминиева рамка.

Стандартната дължина на продукта обхваща 80-100 mm, като се приемат и други дължини по поръчка. Съвместим е с основната дебелина на фотоволтаичния модул 30/35/40 mm на пазара; височината на U-образната форма може да бъде персонализирана, за да съответства на различни спецификации на квадратни стоманени главни греди.

ПАРАМЕТРИ НА ПРОДУКТА

Инструкции за персонализиране

Опция за дължина на алуминиева скоба: 80 mm до 120 mm

Подходяща височина на рамката на PV панела: 30 до 40 мм

Ширина на отваряне на U-болт (подходящ за главни греди с правоъгълна тръба): 40/60/80/100 mm, подходящ за правоъгълни скоби 40×60, 50×80, 50×100 и др.

Диаметър на закопчалката на U болт PV: обикновено M8 и M6

Ако релсата на скобата е кръгла тръба, можете да използвате U-образен заоблен болт; Ако се използва U-образна стомана, може да се използвасоларна средна скоба с пластмасова гайка .

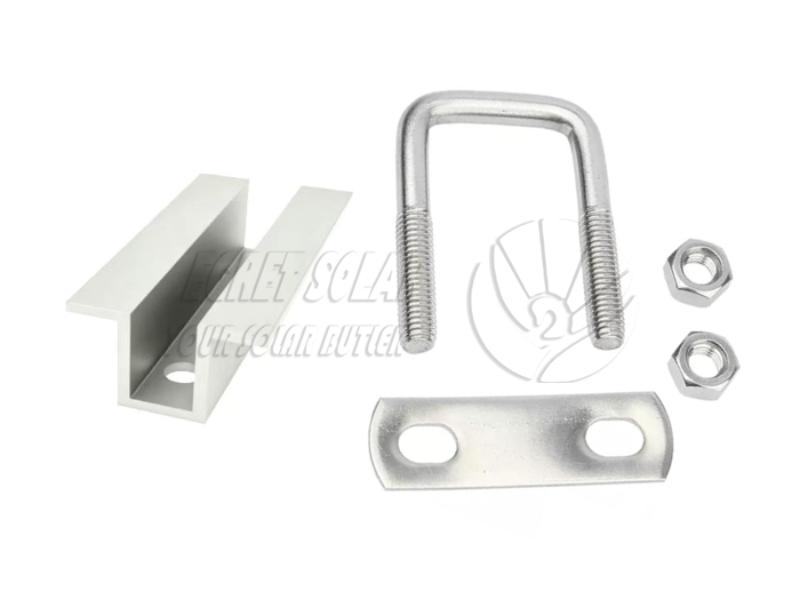

Включени компоненти

Пълният комплект PV скоба с U-болт се доставя като комплект, не се изисква отделно закупуване на аксесоари. Пълният комплект се състои от следното:

1.Алуминиева средна скоба *1

(Al6005-T5 екструдиран профил от алуминиева сплав, анодизирана повърхност

2.Алуминиева дълга плоча*1

(Алуминиева скоба от същия материал)

3.U-болт *1:

(Горещо поцинкована стомана Q235, изцяло огъната, устойчива на ръжда и атмосферни влияния）

4.Плоски шайби *2

(Горещо поцинковани стандартни крепежни елементи, против разхлабване и противоплъзгане)

5. Гайки с фланец или външни шестостенни гайки *2

Характеристики на U соларна средна скоба

Балансирано разпределение на напрежението, предотвратяващо приплъзване на панела

Голямата зона на свързване между алуминиевата скоба и рамката и релсата на соларния панел осигурява равномерно разпределение на напрежението в сравнение с обикновената средна скоба, предотвратявайки изместването на панела при силни ветрове и температурни колебания.

Дългосрочна устойчивост на корозия на открито

Двуслойна слънчева монтажна скоба е устойчива на UV лъчи, дъжд и киселинна/алкална корозия; U-болтовете са горещо поцинковани, осигуряващи работа без ръжда в продължение на 15 години дори в крайбрежни райони с високо съдържание на сол и дъждовни южни региони, подходящи за различни тежки външни среди.

Страхотно следпродажбено обслужване

Нашите продукти използват висококачествени стоманени основни материали и имат 65µm галванизиран слой, осигуряващ 25 години експлоатационен живот и 12 години гаранция.

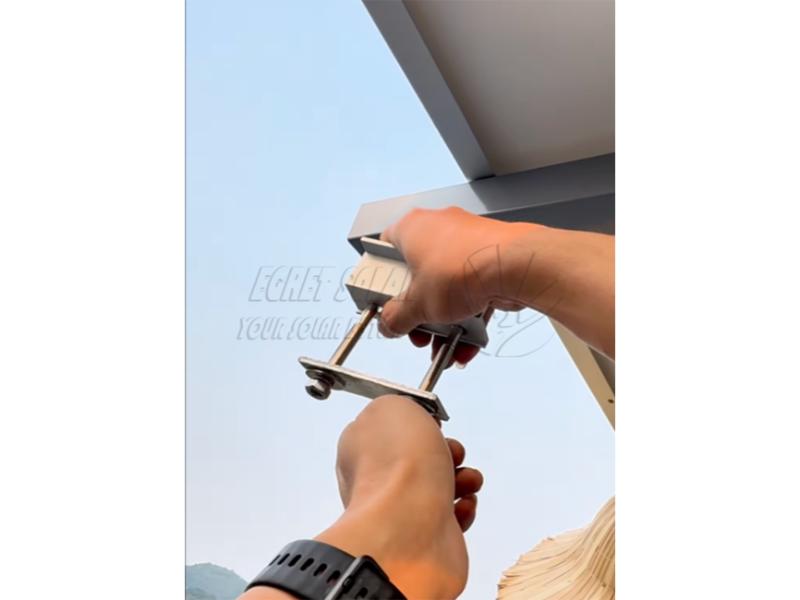

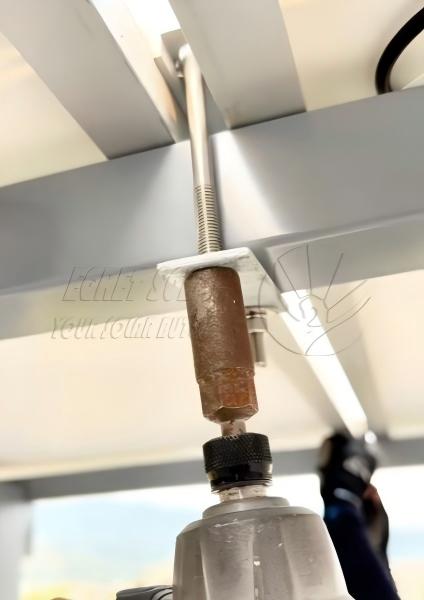

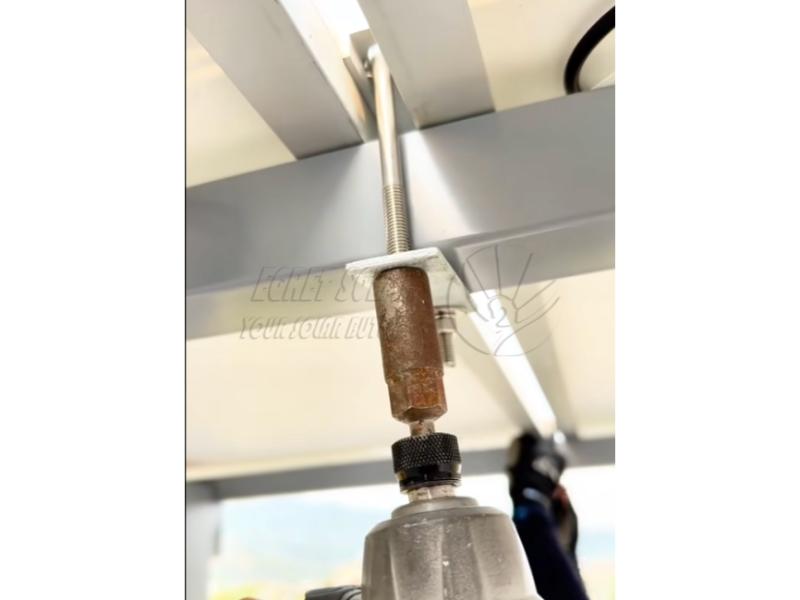

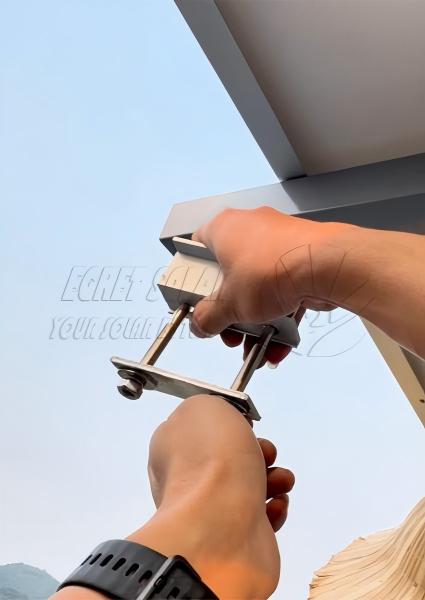

                                                                   Инсталационна снимка, предоставена от клиент от Мавриций

ЧЗВ

Q1. What square tube beams can the U-bolt lock onto?

A1. Стандартните U-болтове пасват на правоъгълни галванизирани/ZAM стоманени квадратни греди. Ако вашата скоба използва греди със специална ширина/дебелина, можем да персонализираме височината на U-болта и ширината на отвора според вашите чертежи.

Q2. Може ли тази скоба да се използва в райони с високо съдържание на сол близо до морето?

A2: Да. Соларната U средна скоба е устойчива на UV лъчи и киселинен дъжд; горещо поцинкованите крепежни елементи преминават 500-часов тест със солен спрей. За силно корозивни среди като острови, цинк-алуминиево-магнезиевият болт може да бъде надграден, с експлоатационен живот на открито над 20 години.

Q3: Ако средата на инсталиране е тежка, имате ли препоръчани заземителни системи, които могат да бъдат адаптирани към тази средна скоба?

О: Препоръчваме да използвате системата с квадратна тръба zam с висока якост, подходяща за райони с обилен сняг и вятър в Европа. Не е необходимо заваряване, свързването и фиксирането се извършват директно с болтове, което прави монтажа удобен.
