Как да инсталирате слънчева система за баласт изток-запад?

[Подготовка преди инсталиране]

Ето списък на елементите, които трябва да подготвите преди инсталирането:

инструменти:

Отвертка: Използва се за здраво затягане на винтове.

Измервателна лента: Използва се, за да се гарантира, че скобата е в правилната позиция.

Ниво: Използва се за потвърждение, че скобата е инсталирана хоризонтално.

Нашата слънчева баластна система включва следните аксесоари:

Предварително сглобена опора за статив、релса и релсово снаждане、Средна скобаИ крайна скоба、релсова скоба、заземителна скоба ИНакрайник за заземяване、Баластна тава、M8*60 шестостенни болтове и M8 фланцова гайка. Трябва да се отбележи, че трябва сами да осигурите циментовите блокове.

Предварително сглобена опора за статив

Релса и релсово снаждане

Средна скоба и крайна скоба

Релсова скоба

Щипка за заземяване и накрайник за заземяване

Тава за баласт

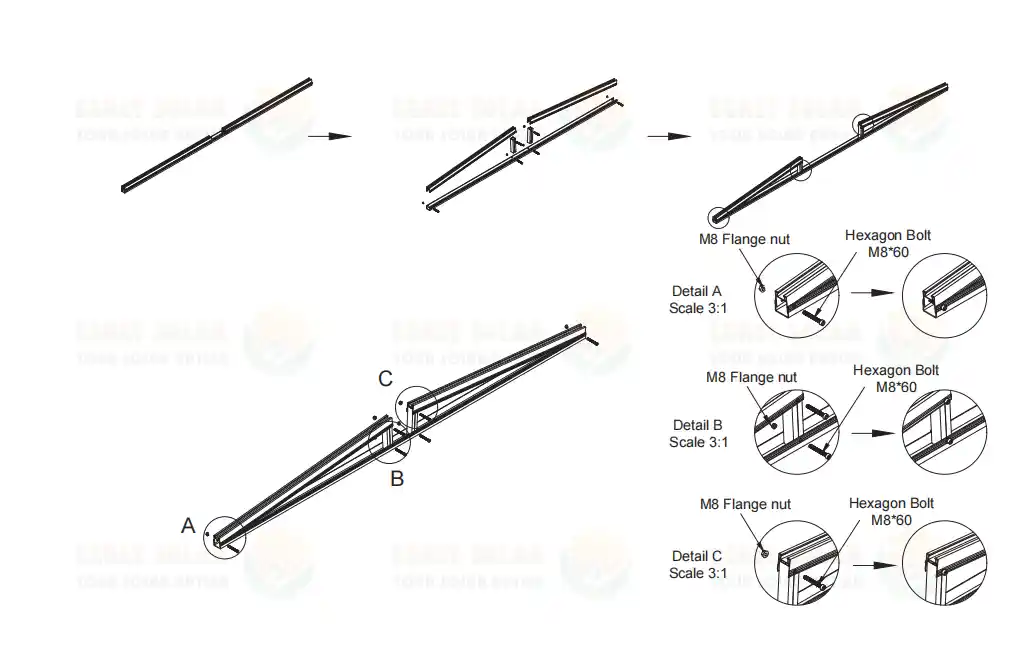

[Стъпка 1]

Разгънете предварително сглобената скоба и монтирайте M8*60 шестостенни болтове и M8 фланцови гайки в точки A, B и C, отбелязани на диаграмата по-долу, за да закрепите скобата на триножника.

[Стъпка 2]

Съгласно чертежите, предварително сглобените опори за статив в системата за монтаж на слънчев плосък покрив са подредени на интервали от 2500 mm.

[Стъпка 3]

Поставете последователно баластната тава в предварително сглобената опора за статив и разстоянието между двете баластни тави е приблизително 1275 мм, както е показано на фигурата.

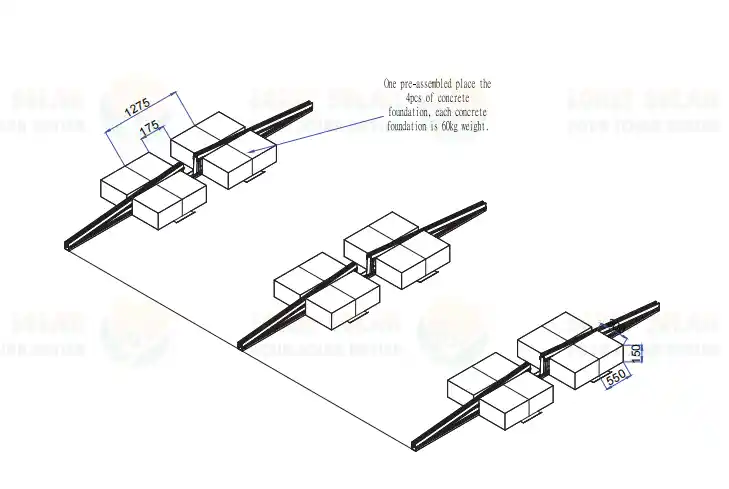

[Стъпка 4]

Поставете бетонния блок върху баластната тава. Трябва да се отбележи, че една предварително сглобена опора за триножник трябва да бъде поддържана от четири бетонни блока и всеки бетонен блок трябва да тежи най-малко 60 kg. Размерите и разположението на циментовите блокове в слънчевата система за монтаж на баласт за бетонен плосък покрив са показани на следващата фигура.

[Стъпка 5]

Следва изглед отгоре на предварително сглобената опора за триножник, баластната тава и бетонния блок, след като горните стъпки за инсталиране са завършени.

[Стъпка 6]

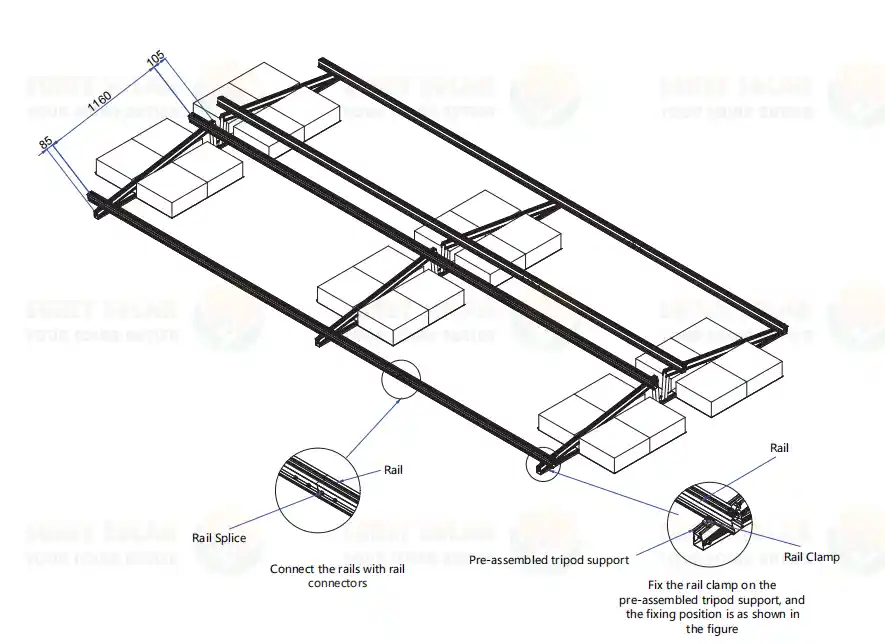

Свържете релсите с помощта на снаждането на релсите и фиксирайте скобите на релсите към предварително сглобената скоба за статив, както е показано на фигурата.

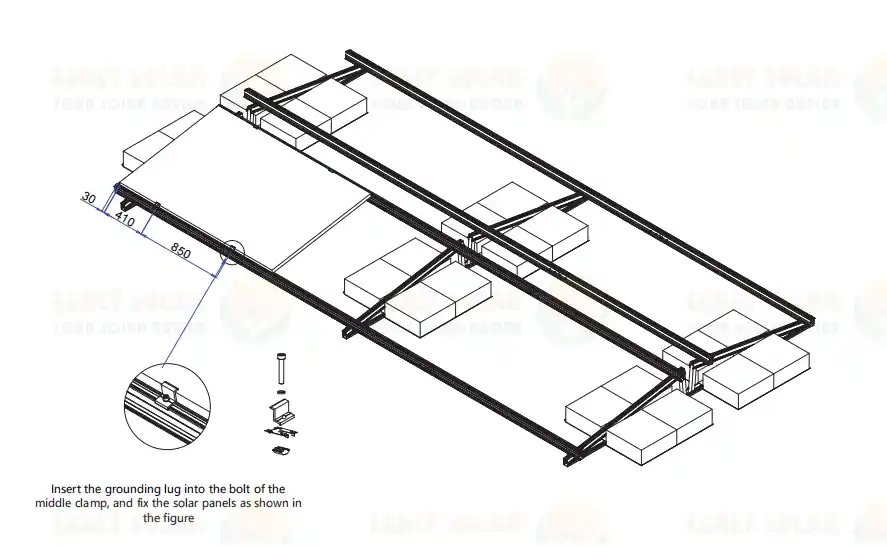

[Стъпка 7]

Поставете слънчевия панел върху релсата и поставете заземяващата скоба в болта на средната скоба, както е показано на фигурата.

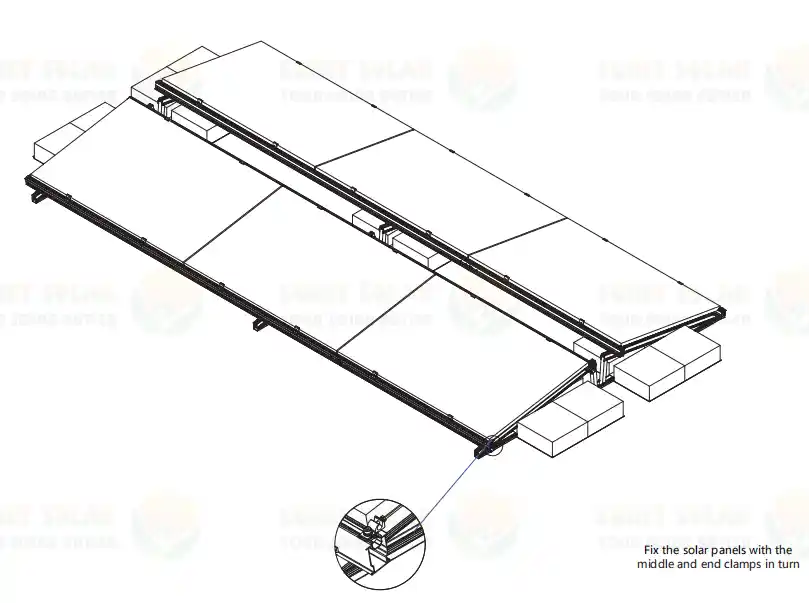

[Стъпка 8]

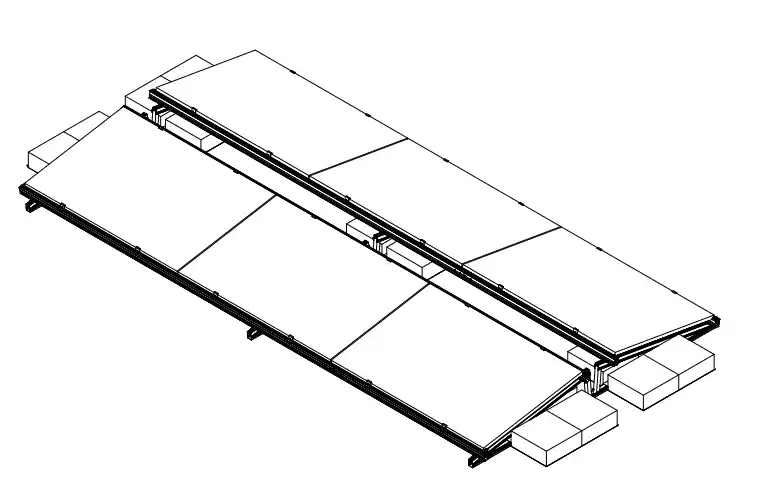

Поставете слънчевите панели последователно и след това монтирайте средната скоба и крайната скоба, за да ги закрепите, както е показано на фигурата. Това завършва инсталирането на цялата система за монтиране на соларен баласт Изток-Запад.

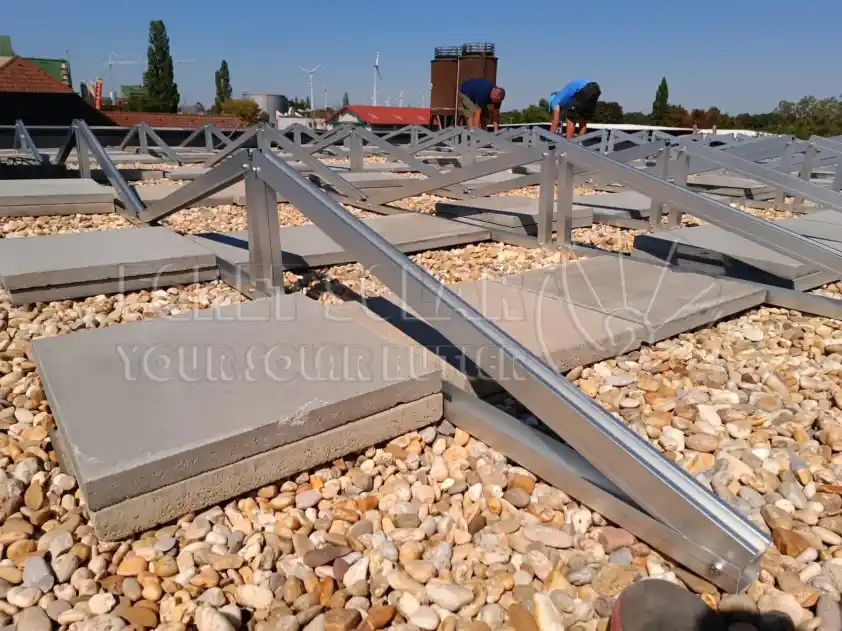

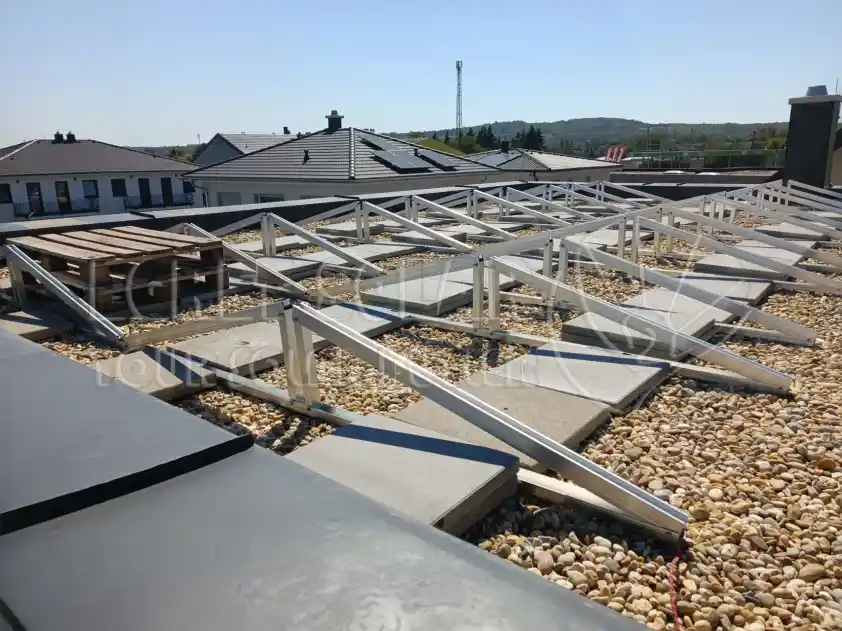

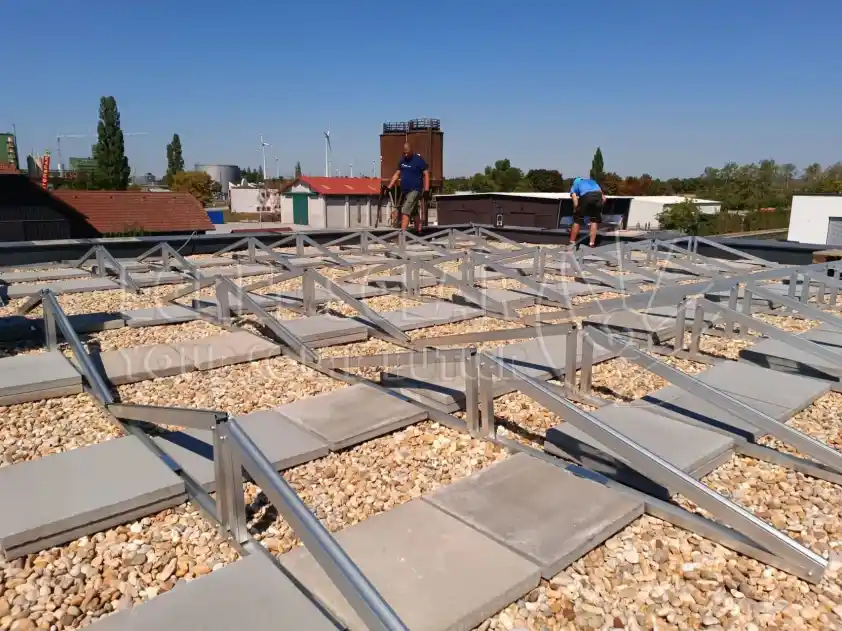

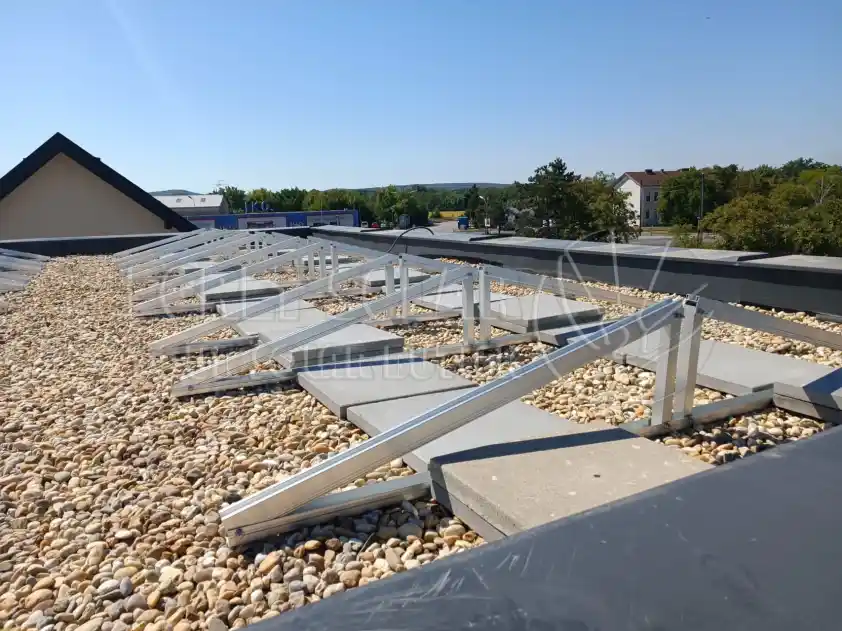

[Пример за инсталиране]
