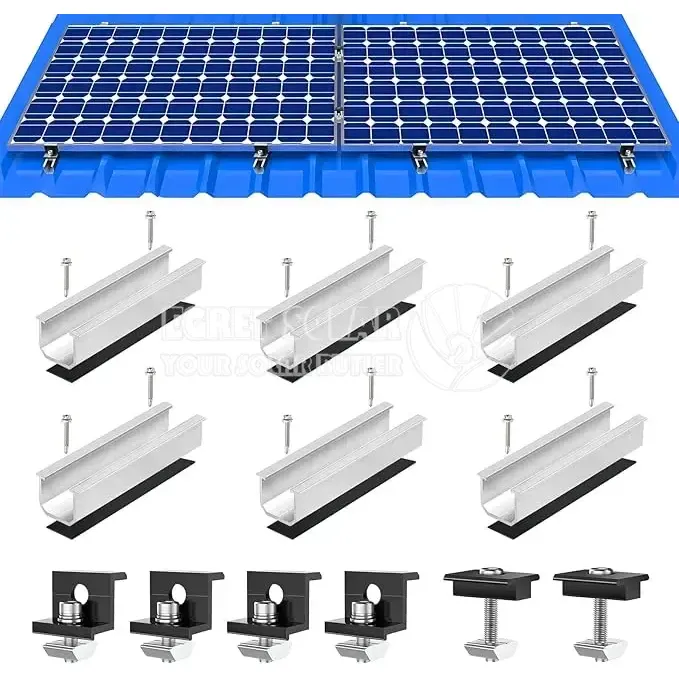

Фотоволтаичен монтажен комплект за трапецовиден покрив

Xiamen Egret Solar PV монтажен комплект за трапецовиден покрив е изработен от висококачествен материал от алуминиева сплав с анодизирана повърхност, която е устойчива на ръжда и корозия. Осигурява надеждно закрепване за вашите слънчеви панели и осигурява дълъг експлоатационен живот, дори при екстремни метеорологични условия. Благодарение на обмисления дизайн и ясните инструкции, монтажът на нашите релси е бърз и лесен. Като използвате нашата пълна трапецовидна листова соларна стойка, вие не само ще спестите време за снабдяване с аксесоари, но и пари, тъй като не е необходимо да купувате допълнителна част

Подробности:

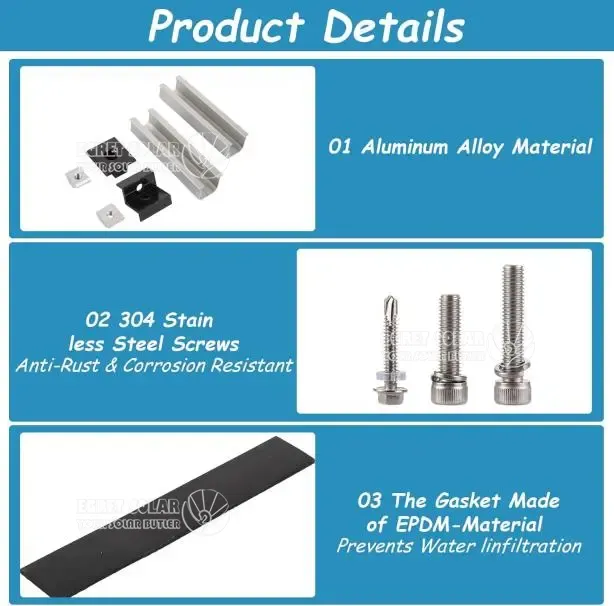

Висококачествен материал Алуминиева сплав: Соларната метална стойка за покрив е изработена от алуминиева сплав (AL6005-T5), която е здрава и издръжлива, устойчива на корозия и подходяща за всякакви метеорологични условия.

Монтаж за соларни модули върху ламаринен покрив, подходящ за соларни панели.

Цвят на продукта: черен+сребрист

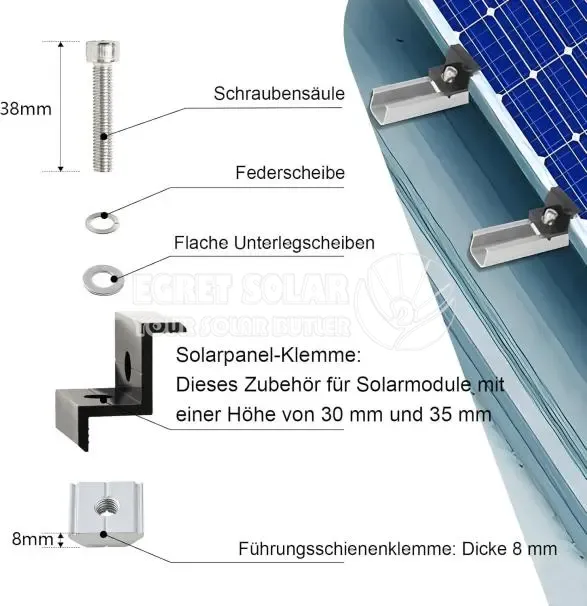

Средна скоба: 30 mm, 35 mm (подходяща за слънчеви панели).

Крайни скоби: 30 mm, 35 mm (подходящи за слънчеви панели).

Предимство:

PV монтажен комплект за трапецовиден покрив, изработен от висококачествена алуминиева сплав (AL6005-T5), анодизирана повърхност за гладки ръбове, стабилна и устойчива на корозия на UV лъчи, топлина, студ и влага.

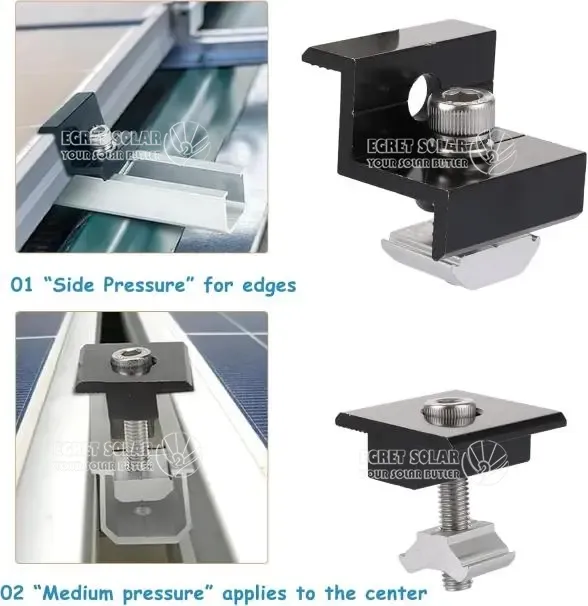

Соларен монтаж за ламаринен покрив за соларни модулни скоби се използват за закрепване на модулите към релсите и за създаване на солидна връзка между модулите. Подходящ за височина на модула от 30-35 мм, можете да регулирате настройката според вашите нужди, за да осигурите стабилност и производителност.

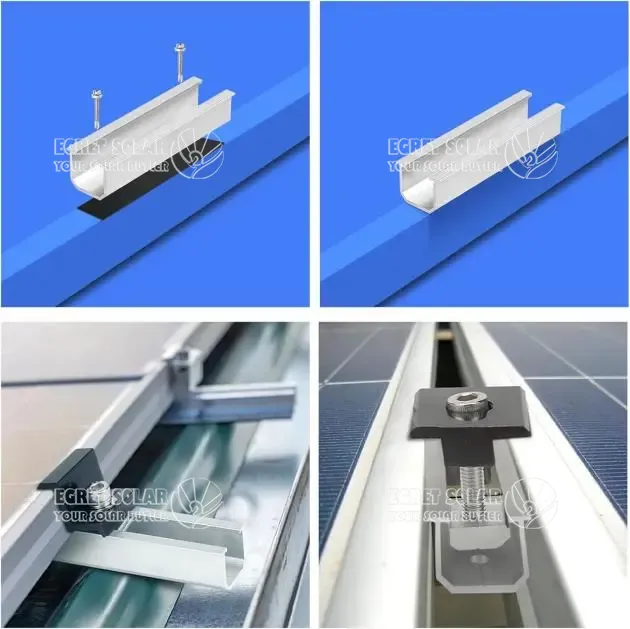

соларна скоба, модулна конструкция за лесен и удобен монтаж, без нужда от сложни аксесоари, стенен монтаж на конзола за PV модул, необходими са само винтове и гайки за сигурно закрепване и свързване на слънчевите панели към релсите.

Соларната стойка за трапецовиден покрив е оборудвана с подобрена регулируема скоба, която е подходяща за соларни панели с дебелина от 30 до 35 мм. Можете да прикрепите слънчевия панел, като регулирате скобата, за да постигнете най-добрия ефект при монтажа.

Фотоволтаичната стойка е подходяща за различни приложения, включително каравани, къщи, лодки и балкони. Може да се монтира на различни видове покриви като керемиди, асфалт или плоски покриви. С тази стойка можете да монтирате вашите слънчеви панели навсякъде, където искате да използвате слънчева енергия.

ЧЗВ

1. Какви видове фотоволтаични конзоли са подходящи за ламаринени покриви?

Непроникващи скоби:

Идеален за стоящи шевове или гофрирани ламаринени покриви. Те се захващат върху повдигнати шевове/ребра без пробиване, запазвайки хидроизолацията.

Проникващи стойки:

За покриви без повдигнати шевове. Използвайте самопробивни винтове с EPDM шайби и водоустойчиви уплътнители (напр. бутилова лента) в точките на проникване.

Системи без релси:

Директно прикрепете панели към скоби, намалявайки разходите за материали. Подходящ за райони със слаб вятър (<45 m/s).

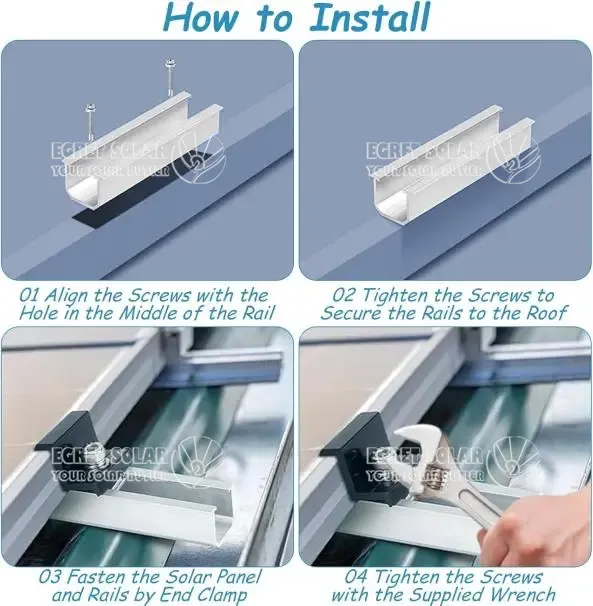

2. Как се монтират скоби върху покриви от вълнообразна ламарина?

Ключови стъпки:

Оценка на покрива: Проверете структурния капацитет (≥1,4 kN/m² натоварване от сняг, ≥216 km/h устойчивост на вятър) и проверете за корозия/повреди.

Подравняване на скоба/релса:

Подравнете релсите успоредно на гофрите.

Разстояние между скобите: 600–900 mm за стандартни панели; намалете до 500 mm в зони със силен вятър.

Уплътняване: Нанесете уплътнител под основите на скобите и около винтовете, за да предотвратите проникването на вода.

Контрол на въртящия момент: Затегнете болтовете до максимум 25 ft-lb—прекомерното затягане деформира ламаринени листове.

3. Какъв материал осигурява дълголетие?

Алуминиева сплав (6065-T5): лека, устойчива на корозия; анодизиран за UV защита.

Неръждаема стомана (SUS304): От съществено значение за крайбрежни райони/зони с висока соленост. Избягвайте смесване с поцинкована стомана, за да предотвратите електролитна корозия.

Повърхностна обработка: Анодизиране или прахово покритие удължава живота до 25+ години.

4. Какви натоварвания от вятър/сняг могат да издържат тези скоби?

Устойчивост на вятър: Фотоволтаичният монтажен комплект за трапецовиден покрив може да достигне до 216 km/h (60 m/s), когато разстоянието между коловозите е ≤1,2 m..

Натоварване от сняг: Сертифицирано за 1,4–1,6 kN/m² (30–40 psf). За по-тежък сняг намалете разстоянието между релсите или добавете опори в средата на разстоянието.

Инженерни стандарти: Съответства на AS/NZS 1170, DIN 1055 и тестване в аеродинамичен тунел на TÜV.

5. Как ъгълът на покрива влияе върху избора на конзола?

Покриви с малък наклон (0°–10°): Използвайте скоби за накланяне (комплекти 5°–10°), за да оптимизирате ъгъла на панела.

Стръмни покриви (до 60°): Регулируемите триъгълни скоби позволяват наклон от 10°–60°.

Съображения за вятър: По-високите наклони увеличават повдигането на вятъра—укрепете с допълнителни скоби.

6. Каква поддръжка е необходима?

Годишни инспекции: След приключване на монтажа на стойката за слънчев панел за 2 слънчеви панела, всяка година трябва да се проверява затягането на болтовете. Ако има хлабина, тя трябва да бъде подсилена и затегната навреме.

Почистване: Отстранете остатъците от каналите на скобата, за да предотвратите събирането на вода.

Ремонт на покритие: Поправете надрасканото анодиране/боя в рамките на 48 часа, за да избегнете ръжда.

7. Сертификати и гаранция?

Задължителни сертификати: TÜV, CE, SGS и ISO 9001 гарантират структурно съответствие.

Гаранция: 125 години на хардуера; Предлагат се 25-годишни гаранции за изпълнение.
