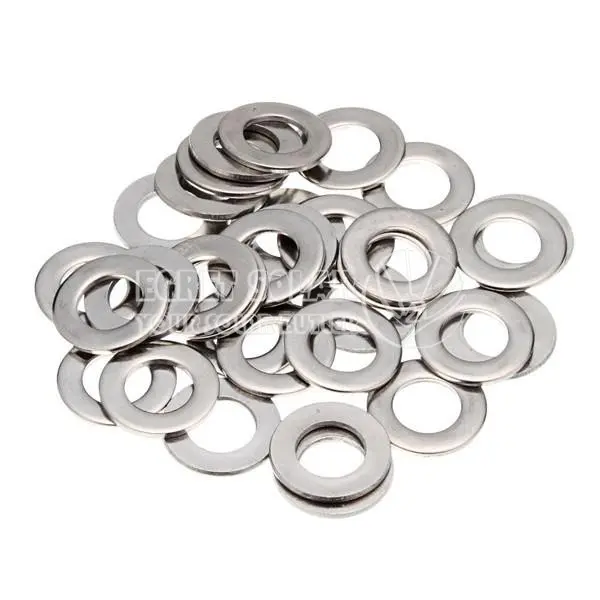

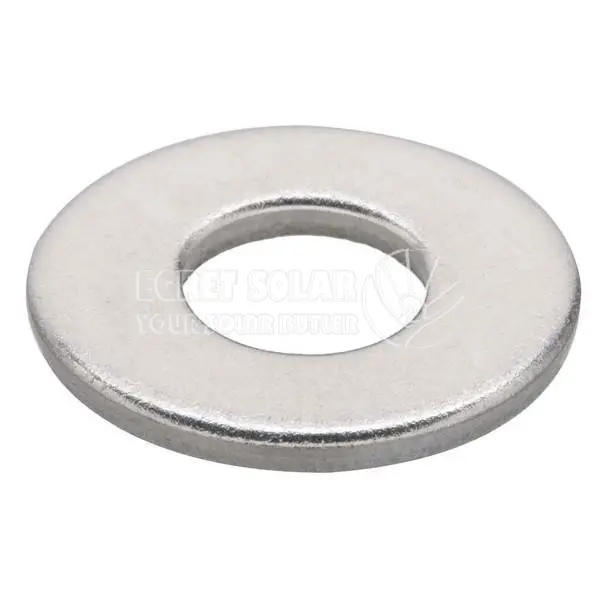

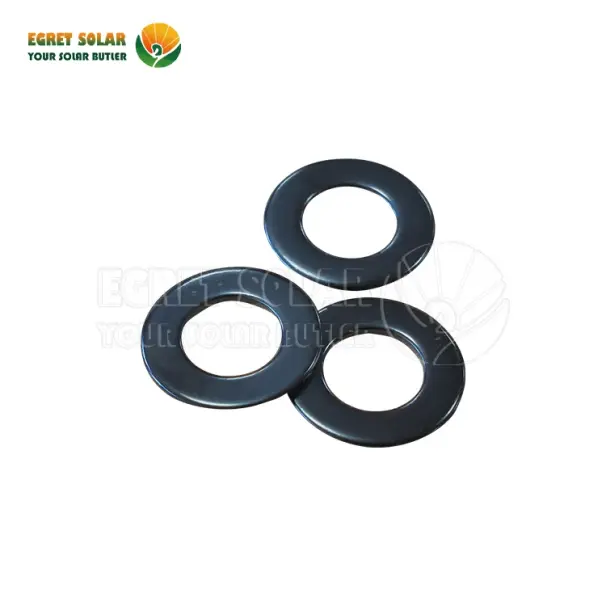

Слънчева монтажна плоска шайба

Слънчевата монтажна плоска шайба за слънчева монтаж е решаващ, малък, но жизненоважен компонент. Това е стандартизиран, устойчив на корозия (HDG или SS), сравнително голям диаметър пералня, специално оразмерена за болтове. Нейната работа е да гарантира ефективно залепването на болтовете, да разпределя натоварвания безопасно, да защитава монтажните повърхности и да предотврати разхлабването, като по този начин допринася значително за структурната цялост, безопасност и дългосрочна издръжливост на целия слънчев масив. Винаги използвайте шайбите, посочени от вашия производител на слънчева система за стелажи.

Соларен панел Соларен монтаж на плоска шайба, налична в множество размери (M4, M6, M8, M10, M12), което позволява съвместимост с широк диапазон от диаметри на болта в различни приложения. Соларната монтираща плоска шайба осигурява гладка повърхност между болта или винтовата глава и материала, подпомагайки разхлабването поради вибрация или движение.

Слънчевата монтажна плоска шайба помага за предотвратяване на увреждане на повърхността, закрепена и може също да осигури по -равномерно разпределение на товара, намалявайки риска от разхлабване или неуспех на закопчалката.

Предимство

Разпределете натоварването: Основната функция за слънчева монтажна плоска шайба е да се разпространи силата на затягане (товар), упражнена от гайката и болтовата глава над по -голяма повърхност на монтажния компонент (като алуминиева релса, скоба или самата рамка на панела). Това предотвратява:

Повреда на по -меки материали (като алуминиеви релси).

Изкривяване или смачкване на композитни материали.

Прекомерна концентрация на напрежение, която може да доведе до напукване или неуспех.

Осигурете стабилна повърхност на лагера: Създава гладка, плоска повърхност за главата на гайката или болтовете, срещу които се носи, като осигурява равномерно разпределение на налягането и намаляване на риска от разхлабване поради вибрация или термично колоездене.

Компенсиране на големи отвори: Соларната монтажна плоска шайба помага да се гарантира, че болта се притиска правилно материалите, дори ако отворът в един компонент е малко по -голям от диаметъра на болта.

Защита: Соларната SUS304 плоската шайба действа като бариера между болта/гайката и монтажната повърхност, като се редуцира галванична корозия (особено важна, когато се използват различни метали като стоманени болтове и алуминиеви релси) и надраскване на повърхността.

Предотвратяване на смачкване на меки материали (например алуминиеви релси).

Намалете галваничната корозия между различни метали.

Осигурете равномерно разпределение на натоварването срещу сили на вятъра/снега.

Поддържайте напрежението на болта през десетилетия на термично колоездене/вибрации.

Често се изискват за системни гаранции.

Често задавани въпроси

Q1: Какво е слънчева монтажна плоска шайба?

О: Специално проектирана шайба, използвана в системите за стелажи на слънчеви панели. Той разпределя силата на затягане на болтовете/гайките, за да защити монтажните повърхности (като алуминиеви релси), да предотврати увреждане, да намали корозията и да осигури дългосрочна структурна цялост.

Q2: Какви размери са често срещани?

О: Размери съвпадение на диаметри на болта:

- M8 (за 8 мм болтове): Id ~ 8.4mm, OD 17-24mm

- M10 (най-често): ID ~ 10,5 мм, OD 20-30 мм

- M12: id ~ 13mm, OD 24-36mm

Винаги проверявайте размерите според спецификациите на вашия производител на стелажи.

Q3: Какви материали се използват?

A:

-Главна поцинкована стомана (HDG): рентабилна, добра устойчивост на корозия.

- Неръждаема стомана (A2/304 или A4/316): От съществено значение за крайбрежните/суровите среди. A4/316 предлага превъзходна устойчивост на корозия.

- Избягвайте обикновена въглеродна стомана или несъвместими метали.

Q4: Как Solar SUS304 Плоска дебелина на шайбата?

О: Обикновено 1,5–3 мм. По -дебелите шайби се справят с по -големи товари, но изискват по -дълги болтове. Следвайте спецификации за инженеринг на системата за стелажи.

Q5: Какво се случва, ако пропусна шайба?

О: Рисковете включват:

- Натрошени/повредени релси или панелни рамки.

- Разхлабени връзки поради вибрация/термично колоездене.

- ускорена галванична корозия.

- Структурна повреда или откъсване на панела.

Q6: Къде се използват плоска шайба за слънчева монтажа в слънчеви масиви?

О: При всяка връзка с болтове:

- Железопътни скоби и крайни скоби.

- Панелни скоби за релси.

- Приставки за покрив (например L-Feet, мигащи).

- Основи на земята.
